大型球墨鑄鐵鑄造加工是一項融合材料科學、鑄造工藝與機械加工的復雜工程，需通過
精準的鑄造控制實現球墨鑄鐵的優良力學性能（如高強度、高韌性），再結合
針對性的機械加工滿足工件的尺寸精度與表面質量要求。其核心在于 “鑄造保性能、加工保精度”，以下從
核心設備、
關鍵工藝、
質量控制要點三方面展開詳細說明：
大型球墨鑄鐵件（通常重量≥5 噸，如風電輪轂、大型機床床身、盾構機部件等）的生產設備需匹配 “大尺寸、高承載、高精度” 需求，主要分為鑄造設備和機械加工設備兩大類：
大型
球墨鑄鐵件的加工需解決 “工件重、尺寸大、精度要求高” 的問題，設備需具備高剛性、大承載能力：
-
重型數控車床：用于加工回轉類鑄件（如風電主軸、大型法蘭），最大加工直徑可達 5-10m，承載重量≥50 噸。
-
重型數控銑床 / 龍門銑床：用于加工非回轉類鑄件（如機床床身、盾構機刀盤支架），龍門跨度≥3m，具備多軸聯動功能（保證復雜曲面加工精度）。
-
落地鏜銑床：用于加工大型鑄件的孔系、平面（如柴油機機體），鏜桿直徑≥100mm，定位精度可達 0.02mm/1000mm。
-
專用加工中心：針對特殊結構鑄件（如大型閥門閥體），定制多工位加工單元，實現鉆孔、銑削、攻絲一體化加工。
-
檢測設備：三坐標測量機（行程≥5m）、激光干涉儀、超聲波探傷儀（檢測內部缺陷）、硬度計（檢測表面硬度）。
大型球墨鑄鐵的工藝核心是保證球化質量（避免球化衰退）、控制鑄造缺陷（如縮孔、裂紋）、實現精準加工，具體分為以下階段：
-
原料配比：嚴格控制生鐵（低硫、低磷，S≤0.03%、P≤0.08%）、廢鋼（低碳，C≤0.2%）比例，通常生鐵：廢鋼 = 6:4，搭配 1-2% 的增碳劑（保證 C 含量 3.6-3.9%，提升球墨化效果）。
-
球化處理：主流采用 “沖入法 + 喂線法復合處理”—— 先在球化包底部放入 Mg-Si 合金（加入量 1.2-1.8%），沖入鐵水（溫度 1450-1500℃）初步球化；再通過喂線機向鐵水中喂入 Mg 線（直徑 6-8mm），補充球化，避免球化衰退。
-
孕育處理：分 “隨流孕育” 和 “型內孕育”—— 隨流孕育在澆注過程中加入 Si-Fe 孕育劑（加入量 0.2-0.4%），型內孕育在砂型內放置孕育塊，防止石墨球化不良或出現白口。
-
型砂選擇：優先采用樹脂砂（呋喃樹脂 + 固化劑），砂型透氣性≥500cm³/min（防止鑄件產生氣孔），緊實度≥90（保證砂型強度，避免漲箱）；復雜砂芯采用冷芯盒工藝（提高芯子精度）。
-
澆注系統設計：采用 “底注式 + 階梯式澆注”—— 底注保證鐵水平穩充型，階梯式澆注避免局部過熱；澆冒口設計需滿足 “順序凝固”（冒口尺寸≥鑄件熱節尺寸 1.5 倍，保證縮孔集中在冒口內）。
-
澆注參數控制：鐵水澆注溫度 1380-1420℃（溫度過低易產生澆不足，過高易導致晶粒粗大）；澆注速度 5-10kg/s（根據鑄件壁厚調整，壁厚≥100mm 時放緩速度，減少氧化）。
-
落砂時機：鑄件在砂型內保溫 24-48 小時（根據壁厚，壁厚每增加 50mm，保溫時間增加 8 小時），避免因溫差過大產生裂紋。
-
熱處理工藝：主流采用 “正火 + 回火”—— 正火溫度 900-950℃（保溫 2-4 小時，獲得珠光體基體），回火溫度 550-600℃（保溫 4-6 小時，消除應力，調整硬度至 180-250HB）；對于要求高韌性的鑄件（如風電輪轂），采用 “等溫淬火”（280-320℃鹽浴，獲得貝氏體基體，沖擊韌性≥20J/cm²）。
-
粗加工階段：去除鑄件表面多余材料（如澆冒口殘留、表面凸臺），采用 “大切削用量”（切削速度 80-120m/min，進給量 0.2-0.5mm/r），但需控制切削力（避免鑄件因內應力釋放產生變形），粗加工后需進行 “時效處理”（200-250℃保溫 8-12 小時，消除加工應力）。
-
半精加工階段：加工關鍵表面（如定位基準面、孔系），采用 “中切削用量”（切削速度 100-150m/min，進給量 0.15-0.3mm/r），保證表面粗糙度 Ra12.5-6.3μm，為精加工奠定基準。
-
精加工階段：針對精度要求高的表面（如配合面、密封面），采用 “小切削用量”（切削速度 150-200m/min，進給量 0.05-0.1mm/r），使用硬質合金刀具或 CBN（立方氮化硼）刀具（提升耐磨性），保證尺寸精度 IT7-IT8 級，表面粗糙度 Ra3.2-1.6μm。
-
加工變形控制：大型鑄件加工時需采用 “多點支撐”（支撐點數量≥4 個，均勻分布），避免工件因自重變形；加工過程中每完成一個工序，需進行尺寸檢測，及時調整加工參數。
-
球化質量控制：澆注后 10 分鐘內取樣檢測，通過金相顯微鏡觀察石墨球化等級（需達到 GB/T 1348-2022 中的 1-3 級），若出現 4 級以上球化不良，需調整球化劑加入量或鐵水溫度。
-
內部缺陷控制：采用 “超聲波探傷”（UT）檢測鑄件內部縮孔、疏松，缺陷當量≤Φ2mm 為合格；重要部位（如風電輪轂法蘭面）需進行 “射線探傷”（RT），達到 JB/T 6062-2022 中的 Ⅱ 級要求。
-
尺寸精度控制：加工前通過三坐標測量機檢測鑄件毛坯尺寸，確定加工余量（通常為 5-10mm / 面）；加工過程中每 2 小時抽檢一次關鍵尺寸，避免累積誤差。
-
表面質量控制：拋丸清理后表面無明顯粘砂、氧化皮；加工后表面無劃痕、崩邊，邊緣倒角 R≥2mm（防止應力集中）。
大型球墨鑄鐵件因 “高強度、高韌性、低成本” 的優勢，廣泛應用于重型裝備、新能源、工程機械等行業，典型產品包括：
-
新能源領域：風電輪轂（重量 30-80 噸）、風電主軸；
-
工程機械領域：盾構機刀盤支架（重量 50-150 噸）、挖掘機回轉平臺；
-
機床領域：重型機床床身、立柱；
-
動力機械領域：大型柴油機機體、曲軸；
-

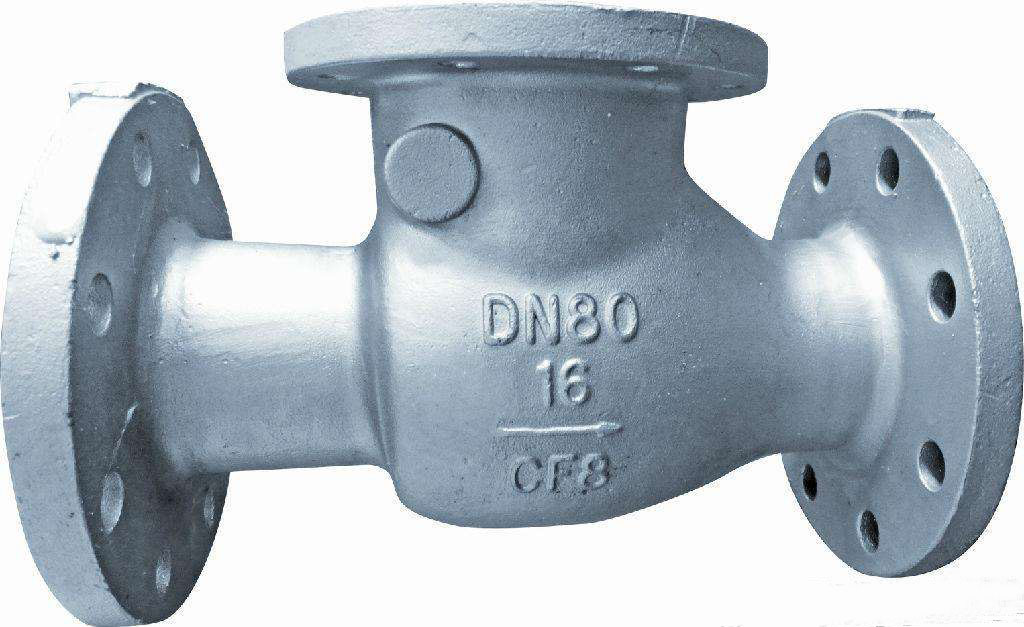

市政工程領域：大型閥門閥體、輸水管道接口。
-
